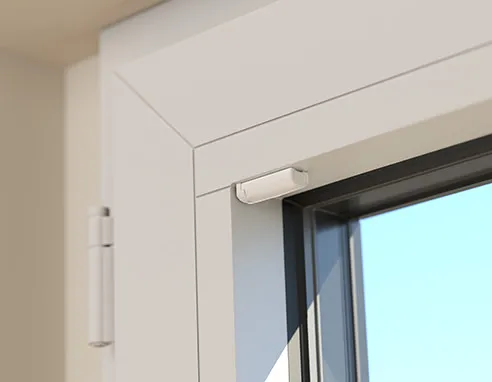

Montage direkt vor dem Glas - Montageart: zum Verschrauben

Das Produkt wird vor der Scheibe im Fensterrahmen verschraubt.

Hinweis / Voraussetzungen für diese Variante:
Hierbei ist es egal ob Sie ein Holz, PVC oder Aluminium Fenster haben. Wichtig ist, dass der Fensterrahmen eine gewisse Tiefe hat, damit das Produkt im Rahmen vor die Scheibe passt.

Bei Plissees ist es ideal, wenn der Rahmen eine Tiefe von 2,5 cm hat – damit sitzt das Plissee perfekt im Rahmen. Es reicht aber auch min. 1,5 cm – hierbei steht das Plissee leicht heraus.

Wichtig: Beachten Sie bitte, dass der Stoff bei einem Plissee seitlich ca. 1 - 2 mm schmaler ist als die Schiene. Somit fällt, bei einer Montage im Fensterrahmen direkt vor der Glasscheibe, weiterhin etwas Licht in den Raum ein. Besonders bei Abdunkelungs-Plissees sollten Sie dies berücksichtigen.

Bitte prüfen Sie zuerst, ob Sie gerade oder schräge Glasleisten haben.

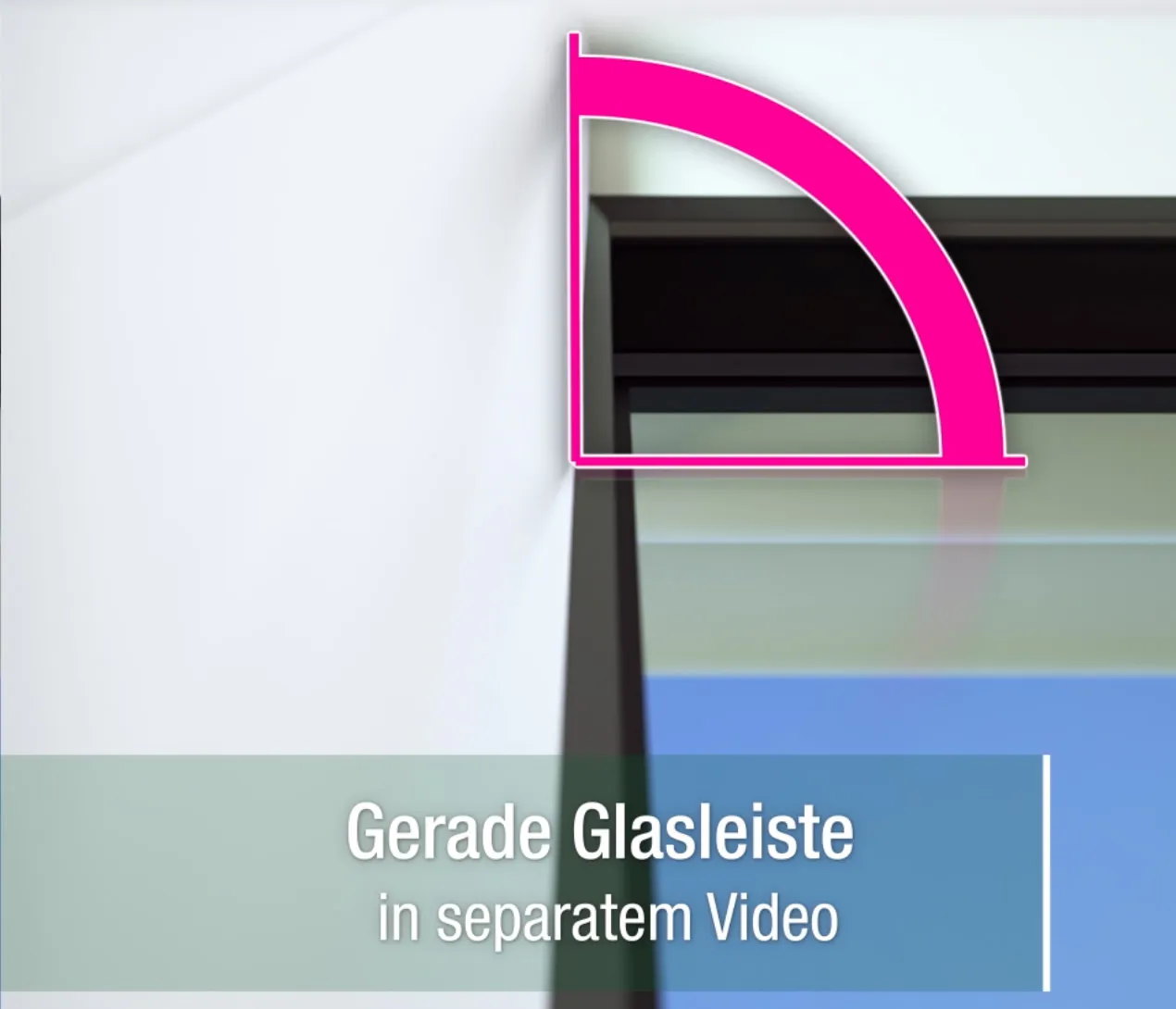

Gerade Glasleisten

Hinweis: Die gezeigten Maße sind nur Beispielmaße, zur besseren Veranschaulichung.

Bestellbreite = Rahmeninnenseite von rechts nach links auf Stoß abzüglich 5 mm (jeweils 2,5 mm pro Seite)
Bestellhöhe = Rahmeninnenseite von unten nach oben auf Stoß. Ohne Abzug.

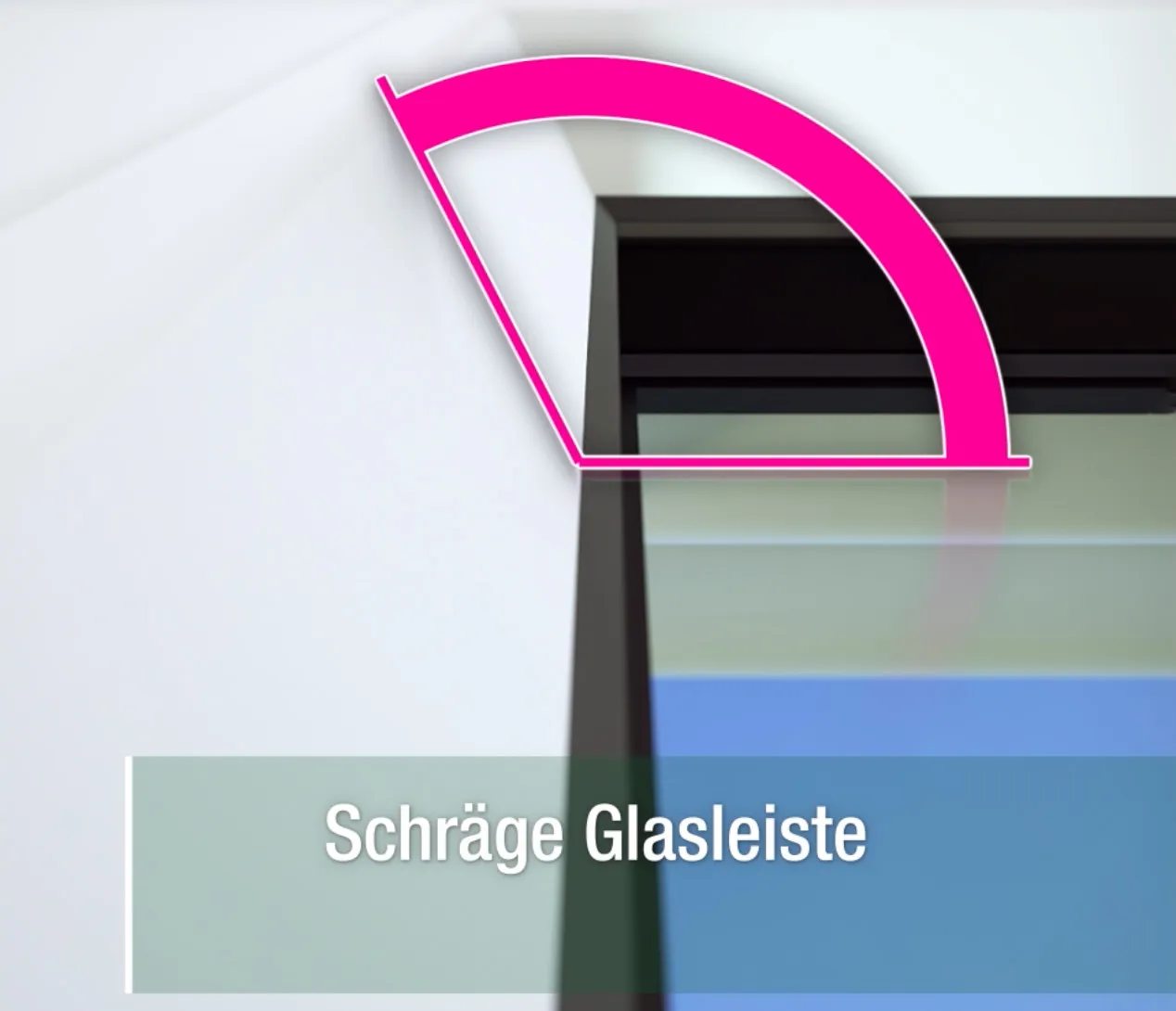

Schräge Glasleisten

Hinweis: Die gezeigten Maße sind nur Beispielmaße, zur besseren Veranschaulichung.

Bestellbreite = Scheibenbreite (kleinstes Maß in der Schräge). Idealerweise messen Sie von Mitte Silikon bis Mitte Silikon.
Bestellhöhe = Innenmaß inkl. schräger Glasleiste (größtes Maß in der Schräge)

Je schräger die Glasleiste, desto schräger liegt die Schiene vom Plissee an. Dies lässt sich mit Ausgleichskeilen korrigieren, die Sie hier bestellen können: https://www.jaloucity.de/zubehor/plissee.html Bitte wählen Sie den identischen Hersteller für Ihr Plissee. Das Plissee ist in seiner Funktion nicht eingeschränkt. Es ist ein optischer Aspekt.

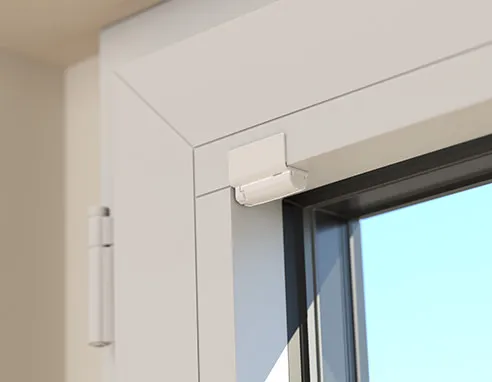

Montage vor dem Glas mit Gelenkklebeplatten - ohne Bohren - Montageart: zum Kleben

Zur Montage geeignete Glasleistentypen:
Die Fläche, auf die geklebt wird, muss eben sein und darf keine Rundung aufweisen, da die Klebepads ansonsten nicht genug Klebekraft entwickeln können. Geeignet nur für die Montage an senkrechten, rechteckigen weissen Kunststoff- und Aluminiumfensterrahmen. Nicht für Holzfenster geeignet.

Gelenkklebeplatte: Nur für gerade Glasleisten

Gerade Glasleisten

Hinweis: Die gezeigten Maße sind nur Beispielmaße, zur besseren Veranschaulichung.

Bestellbreite = Rahmeninnenseite von rechts nach links auf Stoß abzüglich 5 mm (jeweils 2,5 mm pro Seite)
Bestellhöhe = Rahmeninnenseite von unten nach oben auf Stoß. Ohne Abzug.

Schräge Glasleisten

Bestellbreite B = Glasleistenschräge ( Außenkante) von rechts nach links auf Stoß abzüglich 5 mm (jeweils 2,5 mm pro Seite)
Bestellhöhe = Innenmaß inkl. schräger Glasleiste (größtes Maß in der Schräge)

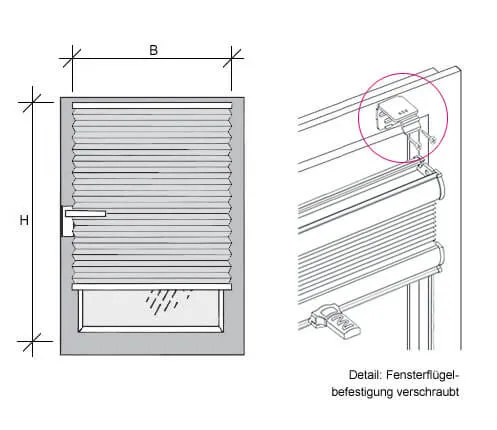

Montage am Fensterflügel mit Winkeln - Montageart: zum Verschrauben

Das Plissee wird mit Winkeln am Fensterrahmen montiert.

Sie können mit den Winkeln auf alle Fensterrahmen drauf schrauben. Egal ob Holz, PVC oder Aluminium Fenster. Beachten Sie, dass Sie die Schraublöcher bei PVC- oder Aluminium Fenstern nicht verschließen können - bei Holzfenstern ist dies mit einem Holzkit möglich. Eine Alternative für PVC oder Aluminium Fenster wären die Klemm- oder Klebevariante. Sprechen Sie die Verschraubvariante am besten im Vorfeld mit dem Vermieter ab, falls Sie zur Miete wohnen.

Hinweis: Die gezeigten Maße sind nur Beispielmaße, zur besseren Veranschaulichung.

B: = Bestellbreite einschließlich gewünschtem Überstand. Beachten Sie die Fensterbeschläge
H: = Bestellhöhe einschließlich gewünschtem Überstand

Montage mit Klemmleisten direkt an der Scheibe - Montageart: zum Klemmen

Bei dieser Montageart werden Klemmleisten direkt auf die Glasscheibe geklemmt.

Mit der QuickFit-Klemmleisten können Sie Ihre VS2 Plissees einfach an die Glasscheibe klemmen - und auch wieder rückstandslos entfernen. Das seitlich verspannte Modell VS2 hat zwei variable Schienen oben und unten und wird mit einem Griff an den jeweiligen Schienen bedient. Einfach anbringen ganz ohne bohren und schrauben.

Bitte beachten Sie das bei einigen Fenstern und das in erster Linie bei Holzfenstern die Dichtung nicht aus Gummi, sondern aus Silikon gemacht ist, das führt dazu das das Eindringen des Montagewerkzeugs und auch der Halterung nicht möglich macht. Damit ist eine Montage von Quickfit Klemmleisten an diesen Fenstertypen NICHT möglich.

Bestellmaße der VS2 Anlage
Maße genau nehmen, immer mehrmals messen!

Bestellbreite = Breite zwischen den Glasleisten, gemessen vom Übergang der Glasleiste zur Fensterdichtung abzüglich 1 cm.
Bestellbreite = B1 - 1 cm.

Bestellhöhe = Höhe zwischen den Glasleisten, gemessen vom Übergang der Glasleiste zur Fensterdichtung (strammes Maß) abzüglich 1 cm.
Bestellhöhe = H1 - 1 cm.

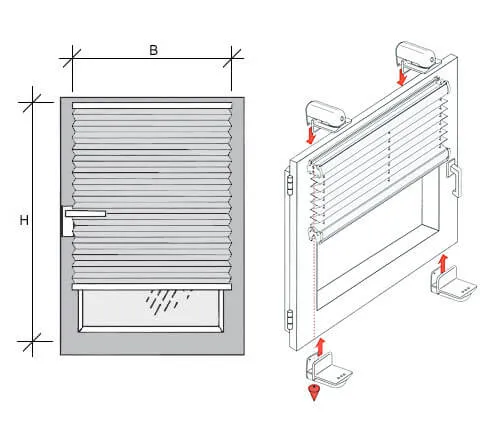

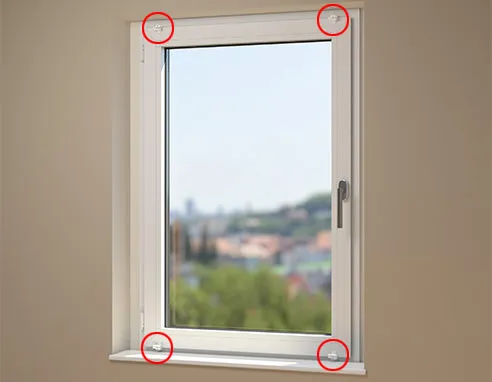

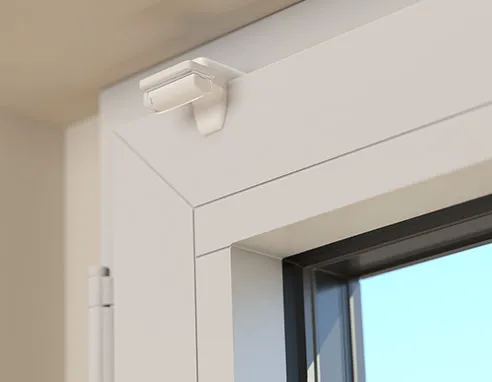

Montage am Fensterflügel mit Klemmträgern - ohne Bohren - Montageart: zum Klemmen

hierbei wird mit Klemmträgern das Plissee auf den Fensterrahmen drauf geklemmt.

Es muss ein PVC- oder Alufenster sein, dass nach innen geöffnet werden kann. Warum geht diese Variante nur bei diesen Fenstertypen? Das liegt daran, dass PVC-Fenster (und einige Alufenster) auf der Fensterrahmen-Innenseite eine Gummidichtung haben, die durch den Klemmträger gequetscht werden, damit sich das Fenster wieder schließt. Holzfenster haben diese Gummidichtung nicht, d.h., wenn Sie Klemmträger dort anbringen, wird diese Stelle "verdickt" und das Fenster schließt nicht mehr. Beachten Sie auch, dass die Klemmträger auf den Rahmen auftragen, d.h. sie müssen zur Seite vom Fensterrahmen und unterhalb entsprechend Platz haben, damit das Fenster sich noch öffnen lässt.

Hinweis: Die gezeigten Maße sind nur Beispielmaße, zur besseren Veranschaulichung.

Bestellbreite einschließlich gewünschtem Überstand. Fensterbeschläge beachten.
Bestellhöhe = Oberkante bis Unterkante des beweglichen Fensterflügels minus 1 cm

Bei Montage mit Klemmhalterungen (KH) ist auf ausreichend Abstand zur Fensternische zu achten, da sich das Fenster sonst nicht mehr öffnen lässt, bzw. eine Klemmhaltermontage nicht möglich ist.

WICHTIG: Die Klemmträgermontage funktioniert nicht bei Holzfenstern!

Plissee Pakethöhen im hochgezogenen Zustand

Die Maße sind Circa-Angaben und können variieren, da ein Plissee aus beweglichen Teilen besteht und durch unterschiedliche Bedienvarianten auch unterschiedliche Höhen entstehen können.

Montage direkt vor dem Glas - Montageart: zum Verschrauben

Bitte prüfen Sie zuerst, ob Sie gerade oder schräge Glasleisten haben.

Bitte wählen Sie:

Das Produkt wird vor der Scheibe im Fensterrahmen verschraubt.

Hinweis / Voraussetzungen für diese Variante:

Bei Plissees ist es ideal, wenn der Rahmen eine Tiefe von 2,5 cm hat – damit sitzt das Plissee perfekt im Rahmen. Es reicht aber auch min. 1,5 cm – hierbei steht das Plissee leicht heraus.

Wichtig: Beachten Sie bitte, dass der Stoff bei einem Plissee seitlich ca. 1 - 2 mm schmaler ist als die Schiene. Somit fällt, bei einer Montage im Fensterrahmen direkt vor der Glasscheibe, weiterhin etwas Licht in den Raum ein. Besonders bei Abdunkelungs-Plissees sollten Sie dies berücksichtigen.

Gerade Glasleisten

Bestellbreite B = Rahmeninnenseite von rechts nach links auf Stoß abzüglich 5 mm (jeweils 2,5 mm pro Seite)
Bestellhöhe H = Rahmeninnenseite von unten nach oben auf Stoß. Ohne Abzug.

Hinweis: Die gezeigten Maße sind nur Beispielmaße, zur besseren Veranschaulichung.

Schräge Glasleisten

Bestellbreite B = Scheibenbreite (kleinstes Maß in der Schräge). Idealerweise messen Sie von Mitte Silikon bis Mitte Silikon.
Bestellhöhe H = Innenmaß inkl. schräger Glasleiste (größtes Maß in der Schräge)

Hinweis: Die gezeigten Maße sind nur Beispielmaße, zur besseren Veranschaulichung.

Je schräger die Glasleiste, desto schräger liegt die Schiene vom Plissee an. Dies lässt sich mit Ausgleichskeilen korrigieren, die Sie hier bestellen können: https://www.jaloucity.de/zubehor/plissee.html Bitte wählen Sie den identischen Hersteller für Ihr Plissee. Das Plissee ist in seiner Funktion nicht eingeschränkt. Es ist ein optischer Aspekt.

Montage am Fensterflügel mit Winkeln - Montageart: zum Verschrauben

Das Plissee wird mit Winkeln am Fensterrahmen montiert.

Sie können mit den Winkeln auf alle Fensterrahmen drauf schrauben. Egal ob Holz, PVC oder Aluminium Fenster. Beachten Sie, dass Sie die Schraublöcher bei PVC- oder Aluminium Fenstern nicht verschließen können - bei Holzfenstern ist dies mit einem Holzkit möglich. Eine Alternative für PVC oder Aluminium Fenster wären die Klemm- oder Klebevariante. Sprechen Sie die Verschraubvariante am besten im Vorfeld mit dem Vermieter ab, falls Sie zur Miete wohnen.

Hinweis: Die gezeigten Maße sind nur Beispielmaße, zur besseren Veranschaulichung.

B = Bestellbreite einschließlich gewünschtem Überstand. Beachten Sie die Fensterbeschläge
H = Bestellhöhe einschließlich gewünschtem Überstand

Montage am Fensterflügel mit Klemmträgern - ohne Bohren - Montageart: zum Klemmen

hierbei wird mit Klemmträgern das Plissee auf den Fensterrahmen drauf geklemmt.

Es muss ein PVC- oder Alufenster sein, dass nach innen geöffnet werden kann. Warum geht diese Variante nur bei diesen Fenstertypen? Das liegt daran, dass PVC-Fenster (und einige Alufenster) auf der Fensterrahmen-Innenseite eine Gummidichtung haben, die durch den Klemmträger gequetscht werden, damit sich das Fenster wieder schließt. Holzfenster haben diese Gummidichtung nicht, d.h., wenn Sie Klemmträger dort anbringen, wird diese Stelle "verdickt" und das Fenster schließt nicht mehr. Beachten Sie auch, dass die Klemmträger auf den Rahmen auftragen, d.h. sie müssen zur Seite vom Fensterrahmen und unterhalb entsprechend Platz haben, damit das Fenster sich noch öffnen lässt.

Hinweis: Die gezeigten Maße sind nur Beispielmaße, zur besseren Veranschaulichung.

Bestellbreite einschließlich gewünschtem Überstand. Fensterbeschläge beachten.
Bestellhöhe = Oberkante bis Unterkante des beweglichen Fensterflügels minus 1 cm

Bei Montage mit Klemmhalterungen (KH) ist auf ausreichend Abstand zur Fensternische zu achten, da sich das Fenster sonst nicht mehr öffnen lässt, bzw. eine Klemmhaltermontage nicht möglich ist.

WICHTIG: Die Klemmträgermontage funktioniert nicht bei Holzfenstern!

Montage vor dem Glas mit Gelenkklebeplatten - ohne Bohren - Montageart: zum Kleben

Zur Montage geeignete Glasleistentypen:
Die Fläche, auf die geklebt wird, muss eben sein und darf keine Rundung aufweisen, da die Klebepads ansonsten nicht genug Klebekraft entwickeln können. Geeignet nur für die Montage an senkrechten, rechteckigen weissen Kunststoff- und Aluminiumfensterrahmen. Nicht für Holzfenster geeignet.

Gelenkklebeplatte: Nur für gerade Glasleisten

Gerade Glasleisten

Bestellbreite = Rahmeninnenseite von rechts nach links auf Stoß abzüglich 5 mm (jeweils 2,5 mm pro Seite)
Bestellhöhe = Rahmeninnenseite von unten nach oben auf Stoß. Ohne Abzug.

Hinweis: Die gezeigten Maße sind nur Beispielmaße, zur besseren Veranschaulichung.

Schräge Glasleisten

Bestellbreite B = Glasleistenschräge ( Außenkante) von rechts nach links auf Stoß abzüglich 5 mm (jeweils 2,5 mm pro Seite)
Bestellhöhe H = Innenmaß inkl. schräger Glasleiste (größtes Maß in der Schräge)

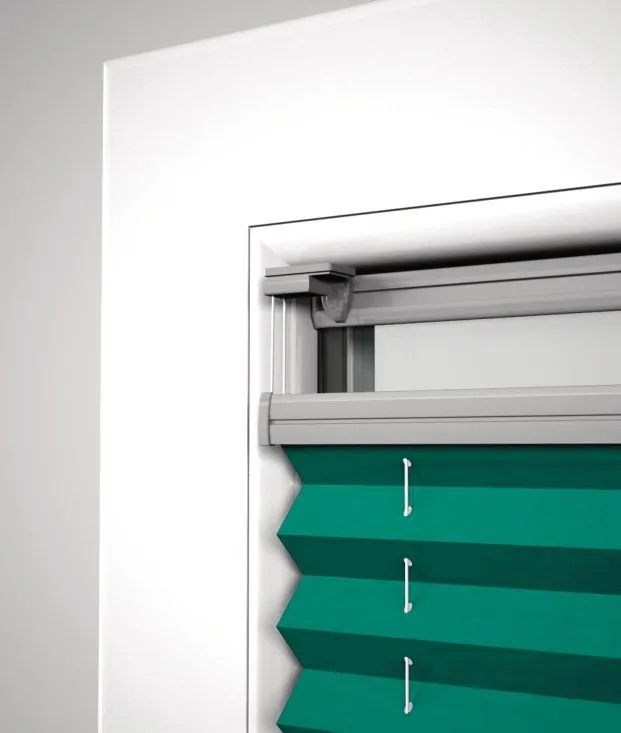

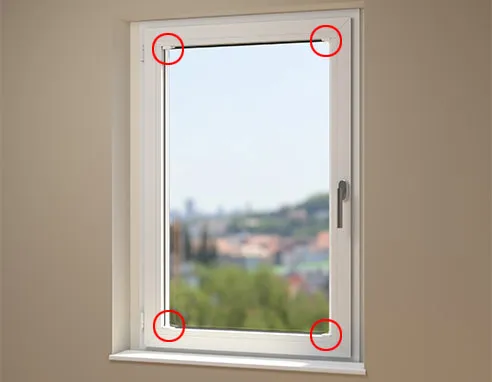

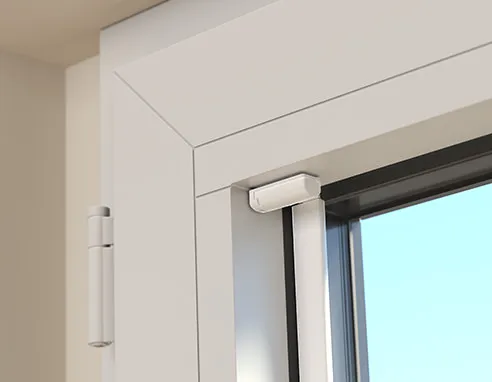

Montage mit Klebeleisten direkt auf der Scheibe - Montageart: zum Kleben

Plissee Modell VS2 mit Glasklebeleisten - Plissess zum Kleben ohne Bohren

Mit der Glasklebeleisten können Sie Ihre VS2 Plissees einfach an die Glasscheibe kleben - und auch wieder rückstandslos entfernen. Gerade in Mietwohnungen sind gebohrte Löcher in der Fensterleiste nicht gerne gesehen. Mit den Glasklebeleisten von JalouCity vermeiden Sie Ärger mit dem Ver- oder Nachmieter und können sich trotzdem mit Maßangefertigten Sicht- und Sonnenschutzprodukten wie Plisseess oder Wabenplissees ausstatten.

Die Klebeleisten sind nur in weiß erhältlich

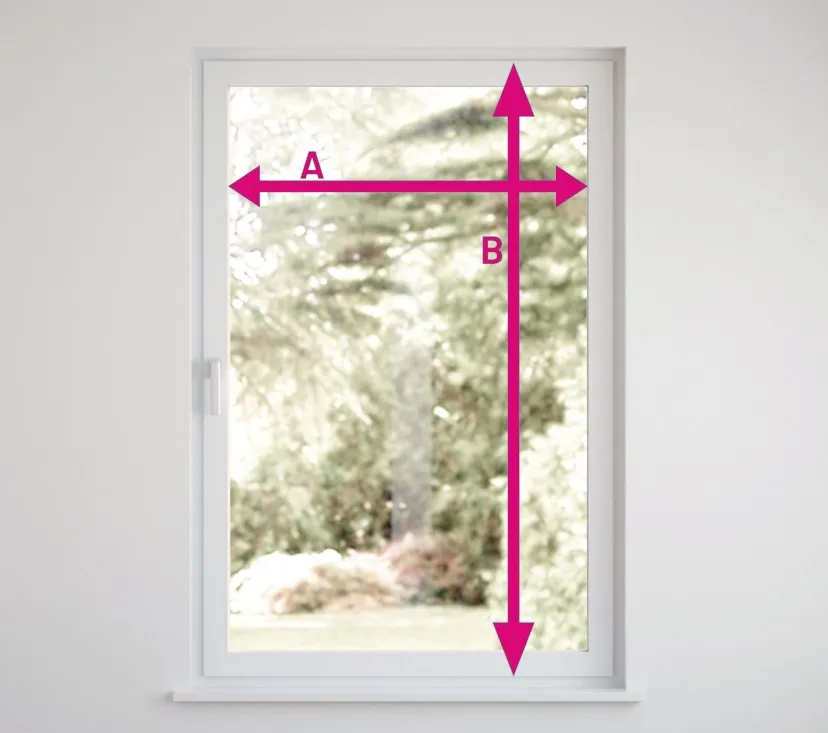

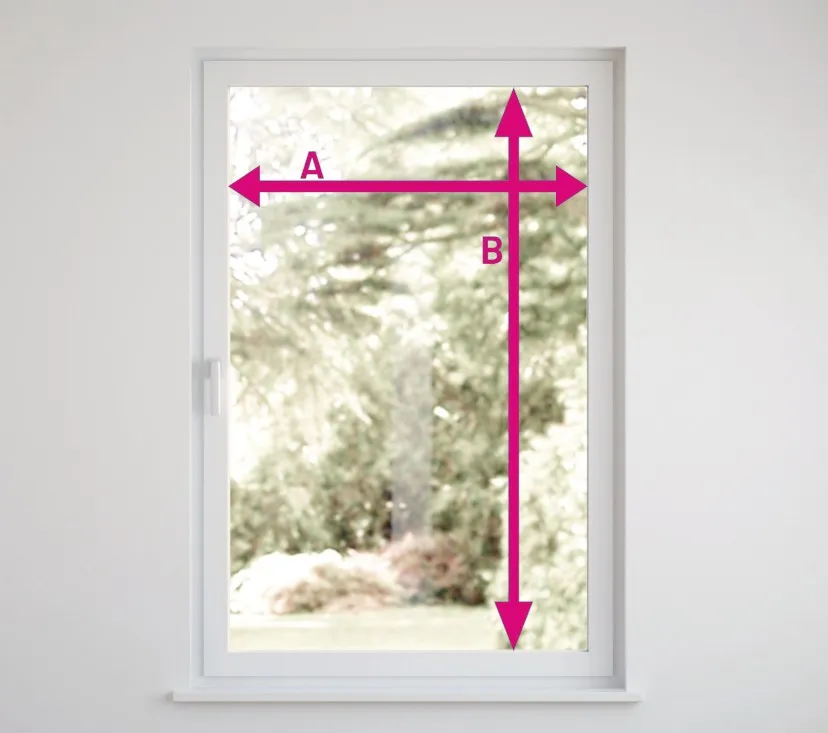

Messanleitung für die Glasklebeleiste-Variante VS2

Prüfen der Dichtungsbreite „D“

Messen Sie an allen vier Seiten die Breite der Dichtung „D“ wegen evtl. Unterschiede.

Gerader Falz

Abzüge/ Zuschläge zur Berechnung des Bestellmaßes

Dichtungsbreite (D) kleiner 3mm

Bestellbreite = lichte Breite (LB) -4mm
Bestellhöhe = lichte Höhe (LH) -10mm

Dichtungsbreite (D) 3 bis 5mm

Bestellbreite = lichte Breite (LB) -4mm
Bestellhöhe = lichte Höhe (LH) -12mm

Dichtungsbreite (D) größer 5mm

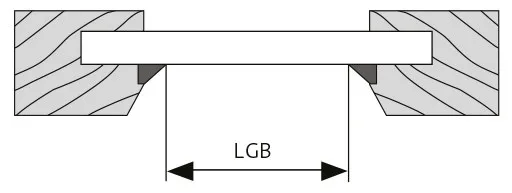

Bestellbreite = lichte Breite (LGB) +7mm

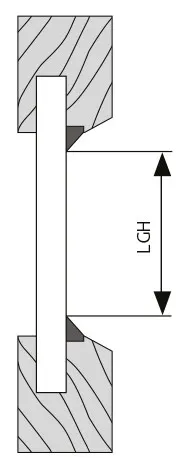

Bestellhöhe = lichte Höhe (LGH) -2mm

Schräger Falz

Abzüge/ Zuschläge zur Berechnung des Bestellmaßes

Dichtungsbreite (D) kleiner 3mm

Bestellbreite = lichte Breite (LB) -3mm
Bestellhöhe = lichte Höhe (LH) -8mm

Dichtungsbreite (D) 3 bis 5mm

Bestellbreite = lichte Breite (LB) -4mm
Bestellhöhe = lichte Höhe (LH) -12mm

Dichtungsbreite (D) größer 5mm

Bestellbreite = lichte Breite (LGB) +7mm
Bestellhöhe = lichte Höhe (LGH) -2mm

Hinweis

Die Glasscheibe muss trocken und frei von Fett, Silikon und sonstigen Verschmutzungen sein.
• Bitte beachten Sie die Gefahrenhinweise zum Reinigungstuch. Die optimale Verarbeitungstemperatur liegt zwischen 15 – 35°C (Klebefläche und Umgebung).
• Lufteinschlüsse innerhalb der Klebefläche stellen keinen Reklamationsgrund dar, solange die Funktion des Profils nicht beeinträchtigt wird

Die max. produzierbaren Maße für das Plissee Modell VS2

Plissee Modell VS2
max. Breite: 150 cm
max. Höhe: 150 cm

bzw. bei einer maximalen Breite von 120 cm

max. Breite: 120 cm
max. Höhe: 220 cm

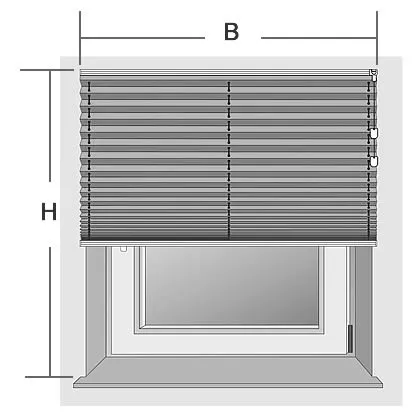

Montage an der Wandmontage Modell F1 - Montageart: zum Verschrauben

Messanleitung:

Bitte berücksichtigen Sie beim Aufmessen hervorstehende Gegenstände wie Scharniere oder Fenstergriffe.
Bitte beachten Sie die Höhe des Lamellenpaketes, um das Öffnen von Fenstern und Türen auch bei hochgezogenem Faltstore zu gewährleisten.

B: Nischenbreite zzgl. gewünschtem Überstand
H: Nischenhöhe zzgl. Pakethöhe

Montage an der Deckenmontage Modell F1 - Montageart: zum Verschrauben

Messanleitung:

Bitte berücksichtigen Sie beim Aufmessen hervorstehende Gegenstände wie Scharniere oder Fenstergriffe.
Bitte beachten Sie die Höhe des Lamellenpaketes, um das Öffnen von Fenstern und Türen auch bei hochgezogenem Faltstore zu gewährleisten.

B: Breite: Messen Sie an mehreren Punkten das Breitenmaß wegen evtl. Fenstermaßtoleranzen
Kleinste gemessene Breite abzüglich 5 mm = Bestellbreite
H: Nischenhöhe = Bestellhöhe

Plissee Pakethöhen im hochgezogenen Zustand

für die Plissee Modelle F1, VS1, VS2

Die Maße sind Circa-Angaben und können variieren, da ein Plissee aus beweglichen Teilen besteht und durch unterschiedliche Bedienvarianten auch unterschiedliche Höhen entstehen können

Montage direkt vor dem Glas - Montageart: zum Verschrauben

Das Produkt wird vor der Scheibe im Fensterrahmen verschraubt.

Hinweis / Voraussetzungen für diese Variante:
Hierbei ist es egal ob Sie ein Holz, PVC oder Aluminium Fenster haben. Wichtig ist, dass der Fensterrahmen eine gewisse Tiefe hat, damit das Produkt im Rahmen vor die Scheibe passt.

Bei Plissees ist es ideal, wenn der Rahmen eine Tiefe von 2,5 cm hat – damit sitzt das Plissee perfekt im Rahmen. Es reicht aber auch min. 1,5 cm – hierbei steht das Plissee leicht heraus.

Wichtig: Beachten Sie bitte, dass der Stoff bei einem Plissee seitlich ca. 1 - 2 mm schmaler ist als die Schiene. Somit fällt, bei einer Montage im Fensterrahmen direkt vor der Glasscheibe, weiterhin etwas Licht in den Raum ein. Besonders bei Abdunkelungs-Plissees sollten Sie dies berücksichtigen.

Bitte prüfen Sie zuerst, ob Sie gerade oder schräge Glasleisten haben.

Gerade Glasleisten

Hinweis: Die gezeigten Maße sind nur Beispielmaße, zur besseren Veranschaulichung.

Bestellbreite = Rahmeninnenseite von rechts nach links auf Stoß abzüglich 5 mm (jeweils 2,5 mm pro Seite)
Bestellhöhe = Rahmeninnenseite von unten nach oben auf Stoß. Ohne Abzug.

Schräge Glasleisten

Hinweis: Die gezeigten Maße sind nur Beispielmaße, zur besseren Veranschaulichung.

Bestellbreite = Scheibenbreite (kleinstes Maß in der Schräge). Idealerweise messen Sie von Mitte Silikon bis Mitte Silikon.
Bestellhöhe = Innenmaß inkl. schräger Glasleiste (größtes Maß in der Schräge)

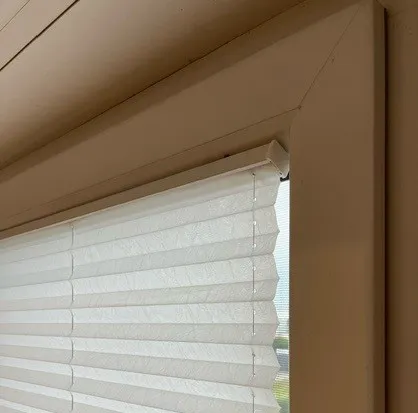

Je schräger die Glasleiste, desto schräger liegt die Schiene vom Plissee an. Dies lässt sich mit Ausgleichskeilen korrigieren, die Sie hier bestellen können: https://www.jaloucity.de/zubehor/plissee.html Bitte wählen Sie den identischen Hersteller für Ihr Plissee. Das Plissee ist in seiner Funktion nicht eingeschränkt. Es ist ein optischer Aspekt.

Montage am Fensterflügel mit Winkeln - Montageart: zum Verschrauben

Das Plissee wird mit Winkeln am Fensterrahmen montiert.

Sie können mit den Winkeln auf alle Fensterrahmen drauf schrauben. Egal ob Holz, PVC oder Aluminium Fenster. Beachten Sie, dass Sie die Schraublöcher bei PVC- oder Aluminium Fenstern nicht verschließen können - bei Holzfenstern ist dies mit einem Holzkit möglich. Eine Alternative für PVC oder Aluminium Fenster wären die Klemm- oder Klebevariante. Sprechen Sie die Verschraubvariante am besten im Vorfeld mit dem Vermieter ab, falls Sie zur Miete wohnen.

Hinweis: Die gezeigten Maße sind nur Beispielmaße, zur besseren Veranschaulichung.

B = Bestellbreite einschließlich gewünschtem Überstand. Beachten Sie die Fensterbeschläge
H = Bestellhöhe einschließlich gewünschtem Überstand

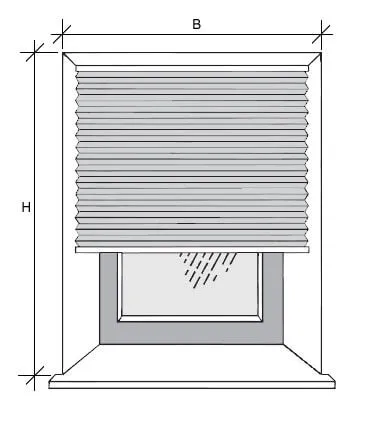

In der Fensternische nur für Modell F1, Literise und Kettenzug - Montageart: zum Verschrauben

Das Plissee soll im Mauerausschnitt (oben) montiert werden.

Tragendes Mauerwerk ist wichtig. Beachten Sie, dass die Bedienbarkeit des Fensters eingeschränkt sein kann, wenn das Plissee vor dem Fenster hängt.

Bestellbreite = Nischenbreite minus 5 mm, kleinste Breite nehmen
Bestellhöhe = Nischenhöhe

WICHTIG: Beachten Sie bitte die Pakethöhe des Plissees im hochgezogenen Zustand, damit Sie Ihr Fenster noch öffnen können.

Montage an der Wandmontage F1, Literise und Kettenzug - Montageart: zum Verschrauben

Messanleitung:

Bitte berücksichtigen Sie beim Aufmessen hervorstehende Gegenstände wie Scharniere oder Fenstergriffe.
Bitte beachten Sie die Höhe des Lamellenpaketes, um das Öffnen von Fenstern und Türen auch bei hochgezogenem Faltstore zu gewährleisten.

Breite: Nischenbreite zzgl. gewünschtem Überstand
Höhe: Nischenhöhe zzgl. Pakethöhe

Montage an der Deckenmontage F1, Literise und Kettenzug

Messanleitung:

Bitte berücksichtigen Sie beim Aufmessen hervorstehende Gegenstände wie Scharniere oder Fenstergriffe.
Bitte beachten Sie die Höhe des Lamellenpaketes, um das Öffnen von Fenstern und Türen auch bei hochgezogenem Faltstore zu gewährleisten.

Breite: Messen Sie an mehreren Punkten das Breitenmaß wegen evtl. Fenstermaßtoleranzen
Kleinste gemessene Breite abzüglich 5 mm = Bestellbreite
Höhe: Nischenhöhe = Bestellhöhe

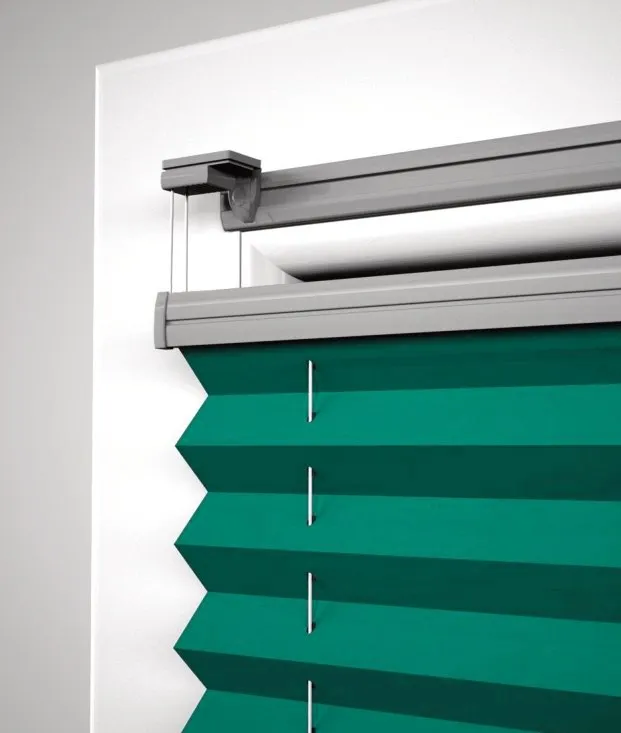

Montage mit Klebeleisten direkt auf der Scheibe - Montageart: zum Kleben

Bei dieser Montageart werden Klebeleisten direkt auf die Glasscheibe geklebt.

Diese Art der Montage ist bei fast allen Fensterarten möglich (Holz, PVC oder Alurahmen). Der Grund ist einfach, denn die Klebeleisten werden direkt auf die Scheibe geklebt. Ausnahmen sind Fenster mit Querstreben.

Bitte überprüfen Sie im ersten Schritt, ob Ihre Glasleisten-Dichtung kleiner oder gleich 5mm ist.

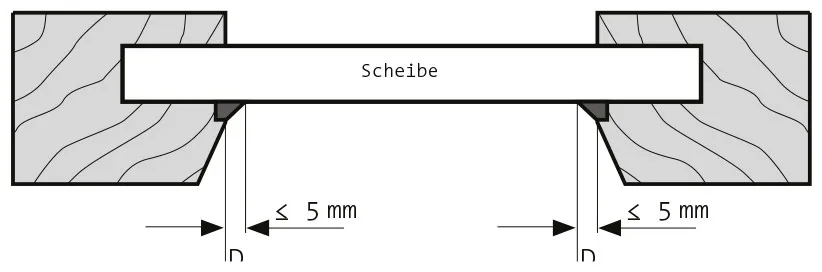

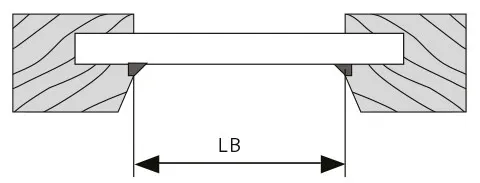

Variante 1: Dichtung kleiner oder gleich 5 mm

Bestellmaße der VS2 Anlage
Maße genau nehmen, immer mehrmals messen!

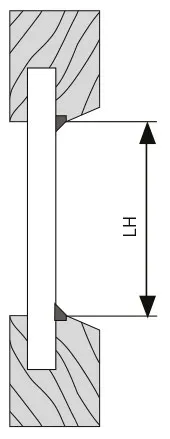

Bestellbreite = lichte Breite abzgl. 2 mm, Lichte Breite vor der Dichtung messen

Bestellhöhe = lichte Höhe abzgl. 2 mm, vor der Dichtung messen

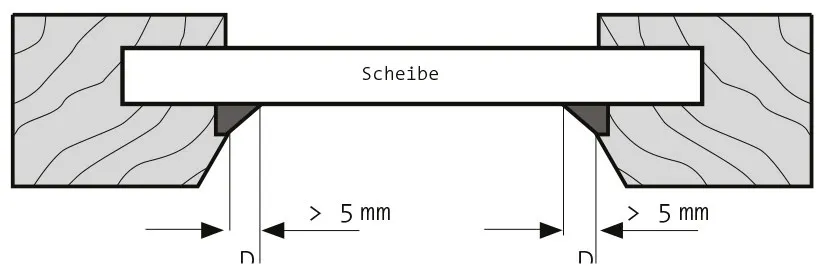

Variante 2: Dichtung größer 5 mm

Bestellmaße der VS2 Anlage
Maße genau nehmen, immer mehrmals messen!

Bestellbreite = lichte Breite zzgl. 7 mm, Lichte Breite zwischen der Dichtung messen

Bestellhöhe = lichte Höhe zzgl. 7 mm, zwischen der Dichtung messen

Montage am Fensterflügel mit Klemmträgern - ohne Bohren - Montageart: zum Klemmen

hierbei wird mit Klemmträgern das Plissee auf den Fensterrahmen drauf geklemmt.

Es muss ein PVC- oder Alufenster sein, dass nach innen geöffnet werden kann. Warum geht diese Variante nur bei diesen Fenstertypen? Das liegt daran, dass PVC-Fenster (und einige Alufenster) auf der Fensterrahmen-Innenseite eine Gummidichtung haben, die durch den Klemmträger gequetscht werden, damit sich das Fenster wieder schließt. Holzfenster haben diese Gummidichtung nicht, d.h., wenn Sie Klemmträger dort anbringen, wird diese Stelle "verdickt" und das Fenster schließt nicht mehr. Beachten Sie auch, dass die Klemmträger auf den Rahmen auftragen, d.h. sie müssen zur Seite vom Fensterrahmen und unterhalb entsprechend Platz haben, damit das Fenster sich noch öffnen lässt.

Hinweis: Die gezeigten Maße sind nur Beispielmaße, zur besseren Veranschaulichung.

Bestellbreite einschließlich gewünschtem Überstand. Fensterbeschläge beachten.
Bestellhöhe = Oberkante bis Unterkante des beweglichen Fensterflügels minus 1 cm

Bei Montage mit Klemmhalterungen (KH) ist auf ausreichend Abstand zur Fensternische zu achten, da sich das Fenster sonst nicht mehr öffnen lässt, bzw. eine Klemmhaltermontage nicht möglich ist.

WICHTIG: Die Klemmträgermontage funktioniert nicht bei Holzfenstern!

Plissee Pakethöhen im hochgezogenen Zustand

Die Maße sind Circa-Angaben und können variieren, da ein Plissee aus beweglichen Teilen besteht und durch unterschiedliche Bedienvarianten auch unterschiedliche Höhen entstehen können

Plissee Modelle mit Bediengriff VS1, VS2 (Typ BB10, BB24)

Plissee Modelle mit Schnurzug F1 (Typ AO10)

Plissee Modelle mit Kettenzug und LiteRise^® (Typ AB10, Typ AK10)
