Material:
aus leichtem Aluminium, licht- und farbecht, Lamellen sind
einbrennlackiert
Lammellenbreite: 25 mm
Farben: weiß, silber und
blau in allen Breiten und Höhen
Bedienung: immer rechts
(Drehstab und Schnurzug). Nur bei der 40cm Breite ist die Bedienung
getrennt, Bedienstab rechts Zugschnur links. Breiten: 40cm bis 140cm
in 10cm Schritten, ab 140cm bis 200cm in 20cm Schritten
Höhen: 150cm, 180cm, 240cm
Montage: Universal- Träger für
Wand und Decke. Montageanleitung liegt bei. Standard-Spanschrauben
liegen bei. Es sollten aber je nach Untergrund geeignete Schrauben
verwendet werden.
Freihängende Jalousie
zur Fixierung der Unterschiene mit Plastikhaken (liegen der Jalousie
bei)
Zubehör = Aufpreis:
Klemmhalter
(KH) oben in weiß (Nur für PVC-Fenster geeignet).
Klebewickler in weiß zum Aufwickeln der Zugschnur, wenn
die Jalousie hochgezogen ist
Klebemagnete
in weiß zur Fixierung der Unterschiene
Klemmhalter:
10,00 € pro Jalousie
Klebewickler:
3,00 € pro Jalousie
Magnete:
3,00 €/ Stk. = 6,00 € pro Jalousie
Messen & Montage einer Standardjalousie
Montage einer Standardjalousie (gelbe
Lamellen nicht bei Standardjalousien erhältlich)
Adobe-Download
Hilfe
Die
folgenden Dateien können Sie größtenteils im PDF-Format downloaden.
Falls
Sie keine Software zur Ansicht von PDFs auf Ihrem Rechner installiert
haben, können Sie den Adobe Reader hier
kostenlos downloaden.
Hier finden Sie die JalouCity
Montageanleitungen zu
Standardjalousien &
Maßjalousien aus der Kategorie Basic, Medium
und Premium zum
Download:
"Do-it-yourself-Spezialisten" sollten zum Ausmessen folgende Hinweise beachten. Dank mitgelieferter Wand- und Deckenhalter ist die Montage der Jalousien ganz einfach.
Da die Standardjalousien
feste Breiten und feste Höhen haben, lässt sich häufig das optimale Maß
nicht bestellen. Für diesen Fall empfehlen wir unsere maßgefertigten Aluminiumjalousien.
Montage nur an senkrechten Fenstern. Kein Dachfenster Produkt.
Zum einwandfreien Verständnis der Aufmaß- und Montagehilfe sind einige
Fachbegriffe folgendermaßen erklärt:
Flügellichtmaß = ist die Breite / Höhe der Fensterscheibe inklusive der seitlichen Dichtungsgummis.
Glasmaß = ist das Fensterscheiben-Maß, durch das Licht einfällt, ohne eventuelle Dichtungsgummis.
Rahmentiefe = Abstand zwischen Rahmen- und Glasoberfläche am Fenster.
Rahmenvorderkantenmaß = ist die Breite / Höhe des Fensterflügels von der äußeren Fenster-Rahmenkante aus gesehen.
Montage direkt im Fensterrahmen
Zuerst
sollten Sie feststellen, ob der Fensterfalz gerade (90°) oder schräg
zur Fensterscheibe verläuft. Die Rahmentiefe muss mindestens 1,7cm
betragen.
Breite = Flügellichtmaß minus 5mm
Höhe = Flügellichtmaß
Abbildung 2
Montage direkt auf dem Fensterrahmen
Bei Holzfenstern wird die Jalousie

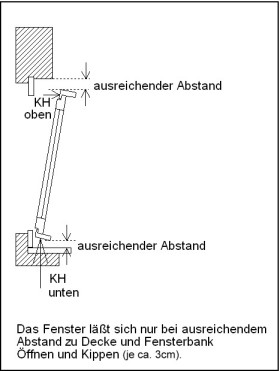

auf den Rahmen geschraubt. Bei PVC-Fenstern mit und ohne Klemmhalter
(KH) möglich. Bei Montage mit Klemmhalterungen (KH) ist auf ausreichend
Abstand zur Fensternische zu achten, da sich das Fenster sonst nicht
mehr öffnen lässt, bzw. eine Klemmhaltermontage nicht möglich ist.
Abbildung 3
Abbildung 4
Der Fenstergriff sollte immer frei bleiben und der Abstand von der Jalousie zum Griff 5mm betragen.
Ausmessen:
Breite = Flügellichtmaß plus ca. 2cm je Seite
Höhe = Rahmenvorderkantenmaß (Rahmenoberkante oben bis Rahmenunterkante
unten)
Montage in einer Fensternische (oder Fenstersturz)
Der Zwischenraum von Nischendecke bis zur Oberkante des Fensterflügels muss größer als das Lamellenpaket der hochgezogenen Jalousie sein. Anderenfalls lässt sich das Fenster nicht mehr öffnen. (Bei einer 170cm langen Jalousie ist das Lamellenpaket ca. 10cm hoch.)
Ausmessen:
Breite = engste Nischenbreite abzüglich 1cm
Höhe = Nischendecke bis vorstehende Fensterbank abzüglich 1cm
Abbildung 6
Oder Nischendecke bis Fensterbank plus gewünschtem Überhang unten.
(bei eingerückter Fensterbank)
Montage an der Wand
Ausmessen:
Breite = lichte Nischenbreite zuzüglich 10cm.
Höhe = bei vorstehender Fensterbank von Nischendecke bis Fensterbank
plus ca. 10cm.
Montage an
der Wand ca. 10cm über dem Fenstersturz
